Осцилограф цифровий Fnirsi-DSO TC2

Артикул:

Осцилограф цифровий
Автоматичний режим
Автоматичний вимір
Утримання форми хвилі
Тестер ESR

Опис Коментарі

Fnirsi-DSO TC2 осцилограф цифровий, тестер транзисторів, генератор сигналів.

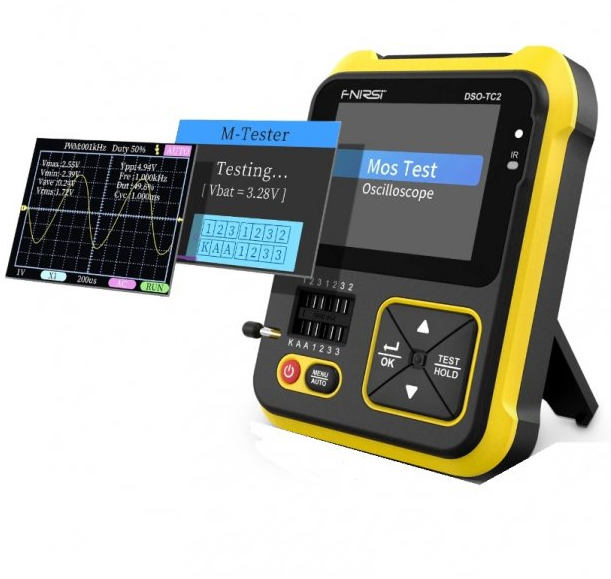

FNIRSI-TC2 успішно поєднує цифровий осцилограф, тестер електронних компонентів, генератор сигналів PWM та інші функції в одному пристрої. Оснащений широкоформатним кольоровим TFT-дисплеєм розміром 2,4" з великими кутами огляду і підсвічуванням. Живиться від вбудованої літієвої батареї, що перезаряджається, ємністю 1500 mAh з можливістю зарядки через порт USB type-C. Час автономної роботи - 4-5 годин.

FNIRSI-TC2 має різні режими роботи, такі як осцилограф та тестер компонентів. Осцилограф має частоту дискретизації в реальному часі 2,5 МS/s та смугу пропускання 200 kHz. Завдяки повній функції запуску (одиночний, звичайний, автоматичний), його можна використовувати як для періодичних аналогових сигналів, так і для периодичних цифрових сигналів. У режимі ESR-тестера дозволяє тестувати різні типи напівпровідників, визначати тип пристрою, полярність виводів, hFE, напругу включення, ємність з'єднання і т.д.

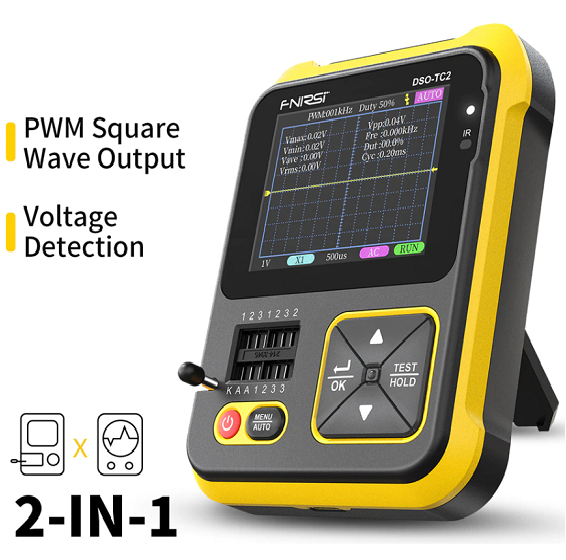

Також можна тестувати ємність, опір, індуктивність, температурні датчики DS18B20 і DHT11 і т.д. У приладі є генератор тестових ШІМ-сигналів з регульованим коефіцієнтом заповнення, що значно розширює його можливості. Додатково є функція перевірки інфрачервоних пультів дистанційного керування.

Корпус виготовлений з ударостійкого ABS пластику та має відкидну підставку для зручного використання приладу у вертикальному положенні. ESR-тестер оснащений універсальною багатоконтактною панелькою, з "нульовим" зусиллям, для підключення елементів, що тестуються, і додатково має можливість підключення кабелю із затискними наконечниками. Управління – кнопкове

Технічні характеристики :

осоцилограф

Частота дискретизації: 2.5 MS/s;

Смуга пропускання: 0-200 kHz;

Вхідний опір: 1MОм;

Діапазон вхідної напруги: 1:1 дільник: 80Vpp (±40V); 10:1 дільник: 800Vpp (±400V);

Вертикальна чутливість: 10 мВ/див ~ 10 В/див (з кроком 1-2-5);

Вертикальне усунення: регульоване, з індикацією;

Горизонтальний діапазон розгортки: 10US/Div ~ 500s/Div (з кроком 1-2-5);

Режим запуску: автоматичний, звичайний;

Тип тригера: по фронту, по спаду;

Спрацьовування: регульований, з індикацією;

Заморожування форми хвилі: Так (функція утримання);

Автоматичний вимір: максимальний, мінімальний, середній, RMS, пік-пік, частота, період, робочий цикл;

PWM вихід: FRQ: 0 ~ 80 kHz, Робочий цикл: 0 ~ 100%, амплітуда: 5,0 V.

тестер ESR

Діапазон вимірювання ємності: 25pF ~ 100mF (значення ємності, коефіцієнт втрати Vloss);

Діапазон виміру опору: 0,01Om ~ 50MOm;

Діапазон вимірювання індуктивності: 10uH ~ 1000uH;

Батарея Діапазон вимірів: 0,1 ~ 4,5 V;

Вхідна напруга: 0 ~ 16 V;

ШІМ-вихід: 1,5 кГц ~ 9,99 MHz;

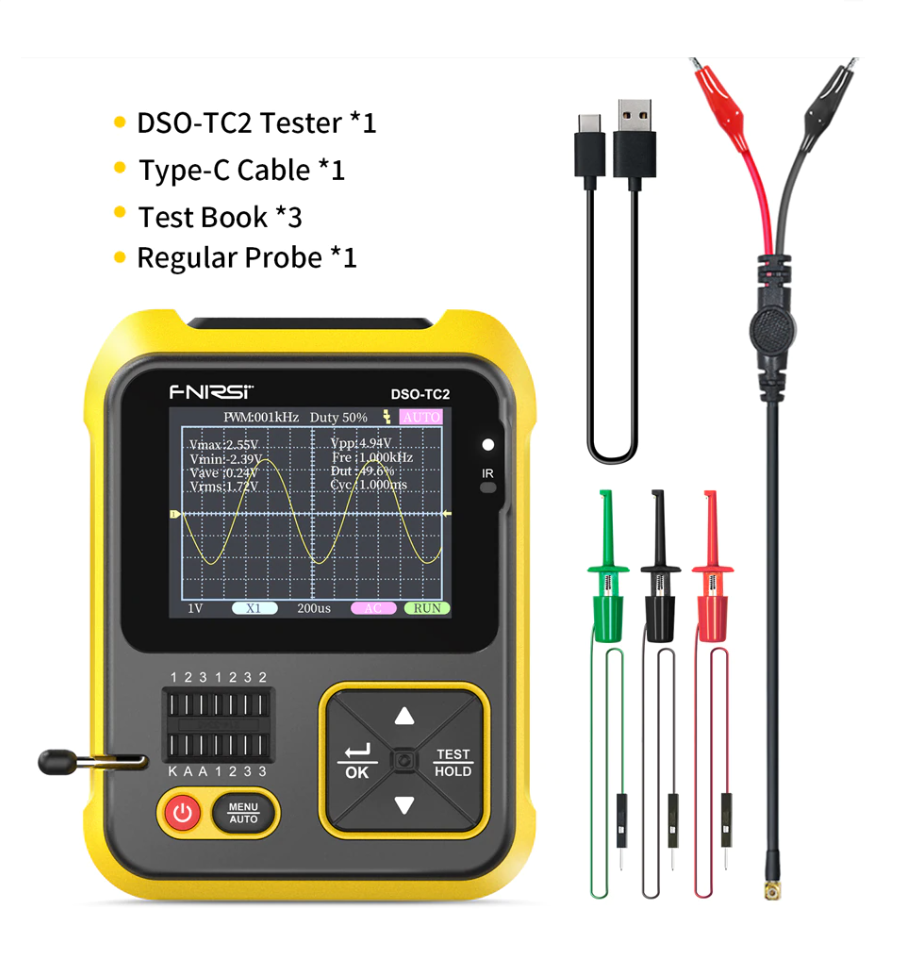

Комплектація:

осцилограф DSO-TC2, USB кабель USB-A на type-C для зарядки, кабель c затискачами типу "крокодил" для роботи з генератором, кабель для роботи з ESR-тестером та інструкція;
